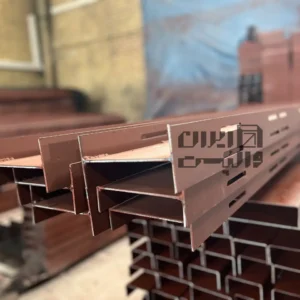

وادار (Stud) یکی از ارکان حیاتی مهار لرزهای دیوارهای پیرامونی و تیغههای داخلی بر اساس ضوابط پیوست ششم استاندارد ۲۸۰۰ و نشریه ۷۱۴ سازمان برنامه و بودجه است. هنگامی که طول دیوار بیش از ۴ متر باشد، اجرای وادار میانی H الزامی است تا طول دهانه مهارنشده کاهش یابد. همچنین در لبههای آزاد دیوار، دهانههای پنجره و بازشوها از وادار انتهایی U (ناودانی) استفاده میشود. کارخانه ایران وال پست انواع وادارهای ساختمانی را با ورق ۲ و ۲.۵ میلیمتر استاندارد، پوشش رنگ ضدزنگ یا گالوانیزه گرم با امکان سفارش ابعاد اختصاصی تولید و عرضه مینماید.
خرید وادار وال پست (میانی H و انتهایی U) | قیمت روز کارخانه در اصفهان
• ضخامت ورق: ۲ و ۲.۵ میلیمتر استاندارد
• عرض مقطع: ۱۰، ۱۵ و ۲۰ سانتیمتر
• ارتفاع: ۳ متر استاندارد (سفارشی تا ۴m)
• ضخامت ورق: ۲ و ۲.۵ میلیمتر ضدزنگ
• عرض مقطع: متناسب با ضخامت بلوک و تیغه
• استاندارد: تاییدیه ناظران نظام مهندسی
• کفستون: پلیت کف با پیچ و رولبولت
• انعطاف: مهار خارج صفحه و آزادی درون صفحه
• گارانتی: کنترل کیفی کارخانه ایران وال پست
راهنمای جامع خرید، قیمت و مشخصات فنی انواع وادار وال پست
در مهندسی نوین سازه و آییننامههای طراحی لرزهای، ایمنی دیوارهای غیرسازهای و میانقابها اهمیتی همتراز با اسکلت اصلی سازه دارد. تجربیات زلزلههای گذشته نشان داده که فروریزش دیوارهای پیرامونی و تیغههای داخلی نه تنها خسارات جانی جبرانناپذیری به بار میآورد، بلکه عملکرد کلی ساختمان را نیز با اختلال مواجه میکند. بر اساس ضوابط پیوست ششم استاندارد ۲۸۰۰ و نشریه شماره ۷۱۴ سازمان برنامه و بودجه، اجرای وادار (Wall Stud) به منظور کاهش طول دهانه آزاد دیوار، جلوگیری از کمانش و مهار بارهای ناشی از زلزله و باد الزامی است.
تفاوت وادار و وال پست سنتی (بررسی معایب نبشیکشی صلب)
یکی از پرتکرارترین سوالات مهندسان و مجریان ساختمانی، تفاوت وادار با وال پست سنتی (نبشیکشی) است. در روشهای سنتی، از نبشیهای دوبل سایز ۵ یا ۶ استفاده میشد که به صورت صلب و با جوشکاری ممتد به تیرها و ستونهای سازه متصل میگردیدند. این شیوه صلب خطای مهندسی بزرگی بود؛ چرا که در هنگام وقوع زلزله، تغییرمکان جانبی طبقات (Drift) به تیغهها تحمیل شده و موجب خردشدگی میانقاب یا شکست برشی ستونهای مجاور میشد.
در مقابل، سیستم وادار صنعتی نوین که توسط کارخانه ایران وال پست تولید میشود، بر پایه جداسازی لرزهای دیوار از اسکلت طراحی شده است. در این سیستم، وادارهای قائم به گونهای در کف و سقف نصب میشوند که دیوار در راستای درون صفحه آزادی حرکت داشته باشد، اما در راستای عمود بر صفحه (خارج صفحه) کاملاً مقید و مهار گردد. این روش علاوه بر ارتقای ضریب ایمنی، وزن فولاد مصرفی را تا ۶۰٪ و هزینههای اجرایی پروژه را به میزان قابل توجهی کاهش میدهد.

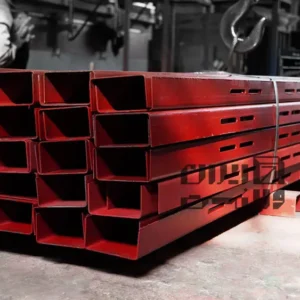

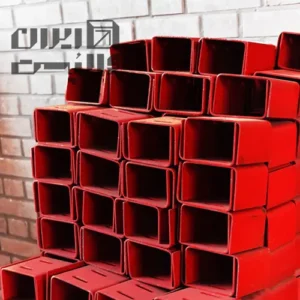

سایز قوطی، ابعاد مقطع و ضخامت ورق استاندارد انواع وادار
انتخاب صحیح سایز قوطی وادار میانی و انتهایی ارتباط مستقیمی با ضخامت مصالح دیوار، ارتفاع طبقه و بارهای جانبی وارده دارد. مشخصات استاندارد وادارهای ایران وال پست مطابق با آخرین اصلاحیههای نظام مهندسی عبارتند از:
- ضخامت ورق فولادی: حداقل ۲ میلیمتر و ۲.۵ میلیمتر استاندارد، فرمدهی سرد از ورق سیاه ST37 فولاد مبارکه.
- عرض مقطع (پهنای جان): در ابعاد دقیق ۱۰ سانتیمتر (تیغه داخلی)، ۱۵ سانتیمتر (دیوار بینواحدی و نما)، و ۲۰ سانتیمتر (دیوارهای پیرامونی ضخیم).
- طول بالها و لبه برگشتی: دارای لبههای برگشتی (خم سختکننده یا Stiffener) به طول ۱۵ الی ۲۰ میلیمتر جهت حداکثر مقاومت خمشی حول محور ضعیف.
- طول شاخهها: شاخههای ۳ متری استاندارد کارخانهای، با قابلیت سفارشیسازی تا طول ۴.۵ متر برای سولهها و سالنهای مرتفع تجاری.
- پوشش سطحی: پوشش پایه پرایمر اکسید آهن ضدزنگ صنعتی و امکان سفارش با گالوانیزه گرم طبق استاندارد ASTM A123.
| نوع وادار | ابعاد مقطع (سانتیمتر) | ضخامت ورق (mm) | نوع اتصال سقف | کاربرد طبق پیوست ۶ |
|---|---|---|---|---|
| وادار میانی H | ۱۰، ۱۵ و ۲۰ cm | ۲ و ۲.۵ میلیمتر | اتصال کشویی تلسکوپی | دیوارهای با طول بیش از ۴ متر |
| وادار انتهایی U (ناودانی) | ۱۰، ۱۵ و ۲۰ cm | ۲ و ۲.۵ میلیمتر | اتصال شکافدار لوبیایی | لبههای آزاد، درب و بازشوها |
| وادار افقی (تیرک) | متناسب با ضخامت دیوار | ۲ میلیمتر | اتصال مفصلی به وادار قائم | دیوارهای با ارتفاع بیش از ۳.۵ متر |

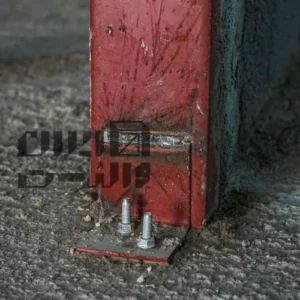

| پلیت و مهار کف وادار | پلیت پایه با سوراخ بولت | ۳ و ۴ میلیمتر | رولبولت به کف بتنی | تثبیت پای وادار و تحمل برش |
عوامل موثر بر قیمت وادار و نحوه استعلام قیمت روز کارخانه
قیمت وادار وال پست به عوامل متعددی از جمله نرخ روز ورق فولادی در بورس کالا، ضخامت ورق (ورق ۲ میل اقتصادی یا ۲.۵ میل فوق سنگین)، ابعاد مقطع و نوع پوشش محافظ بستگی دارد. کارخانه ایران وال پست با حذف کامل واسطهها و دلالان بازار آهن، امکان خرید وادار به قیمت مستقیم درب کارخانه را برای شرکتهای پیمانکاری، مجریان ذیصلاح و انبوهسازان سراسر کشور فراهم آورده است.
تمامی محصولات تولیدی این مجموعه همراه با تاییدیه مهندسی ناظران و کنترل کیفی آزمایشگاهی عرضه شده و قابلیت ارسال فوری به تمام استانهای کشور را دارا میباشد. همچنین جهت تکمیل سفارش والپست خود میتوانید انواع میلگرد بستر، گیره و قلاب و ناودانیهای منقطع را در یک پیشفاکتور تجمیعی با تخفیف ویژه همکاری سفارش دهید.
سوالات متداول درباره خرید و اجرای انواع وادار وال پست
وادار میانی H دارای مقطعی شبیه به حرف H انگلیسی است که تیغهها از دو طرف داخل بالهای آن قرار میگیرند. این وادار در دیوارهایی که طول آنها بیش از ۴ متر است برای شکستن طول دهانه و اتصال دو قطعه دیوار مجاور اجرا میشود. در مقابل، وادار انتهایی U (ناودانی) مقطعی تکطرفه دارد و در لبههای آزاد دیوار، کنارههای بازشو پنجرهها، طرفین فریم دربها و محل تقاطع دو دیوار غیرهمراستا جهت مهار لبه انتهایی تیغه نصب میگردد.
خیر، به هیچ وجه! مطابق صریح پیوست ششم استاندارد ۲۸۰۰، اتصال بالای وادار به زیر سقف حتماً باید به صورت اتصال کشویی (تلسکوپی) با ایجاد اتصال سوراخ لوبیایی و پیچ و مهره یا بست کشویی باشد. اتصال باید آزادی جابجایی در راستای درون صفحه دیوار و خیز تیر را فراهم کند تا بارهای ثقلی و خیز طبقات به وادار و دیوار منتقل نشود؛ اما در راستای خارج صفحه دیوار را به طور کامل مهار نماید.
ضخامت ورق فولادی وادارها بر اساس ضوابط نشریه ۷۱۴ و استاندارد ۲۸۰۰ حداقل ۲ میلیمتر (و برای دیوارهای مرتفع یا بارهای باد شدید ۲.۵ میلیمتر) است. پهنای جان (سایز قوطی مقطع) دقیقاً متناسب با ضخامت بلوک مصرفی انتخاب میشود: عرض ۱۰ سانتیمتر برای تیغههای ۱۰ سانتی، عرض ۱۵ سانتیمتر برای دیوارهای میانی و ۱۵ سانتی، و عرض ۲۰ سانتیمتر برای دیوارهای ضخیم پیرامونی با عایقکاری استاندارد.
در وال پستهای سنتی، از نبشیهای دوبل سنگین (سایز ۵ یا ۶) با جوشکاری صلب و سرتاسری به ستونها استفاده میشد. این اتصال صلب مانع از تغییرشکل لرزهای اسکلت شده و در زلزله باعث خرابی برشی ستون و تخریب انفجاری دیوارها میگردید. وادارهای صنعتی نوین با وزن فولادی کمتر، هزینه اجرای تا ۵۰٪ ارزانتر و مهار انعطافپذیر با بستهای رادیکالی، دیوار را از اسکلت جداسازی لرزهای کرده و ایمنی کامل ایجاد میکنند.
کارخانه ایران وال پست مستقر در شهرک صنعتی سجزی اصفهان، انواع وادار H و U را با قیمت دستاول کارخانه و بدون واسطه به تمام نقاط کشور ارسال مینماید. شما میتوانید با ارسال متراژ یا نقشههای والپست پروژه از طریق تماس با شمارههای 03191091103 یا 09134568674 در کمترین زمان پیشفاکتور رسمی و مشاوره مهندسی رایگان دریافت نمایید.
