تسمه و پلیت ساختمانی
انواع پلیت و تسمه فولادی ساختمانی (Steel Plates & Straps) از پایهایترین مقاطع در مهندسی سازه، اتصال اجزای غیرسازهای و اجرای والپست نوین بر اساس پیوست ششم استاندارد ۲۸۰۰ و نشریه ۷۱۴ به شمار میروند. صفحات پلیت (بیسپلیت، صفحه ستون و ورقهای اتصال) وظیفه خطیر توزیع یکنواخت بارهای متمرکز سازهای بر روی فونداسیون، کف بتنی و تیرهای سقف را بر عهده دارند. همچنین تسمههای فولادی به عنوان المانهای پیوستگی جهت مهار کششی، کلافکشی و تقویت اتصالات به کار گرفته میشوند. کارخانه ایران وال پست انواع پلیت و تسمه ساختمانی را از ورقهای درجه یک ST37 فولاد مبارکه در ضخامتهای متنوع (از ۲ تا ۲۰ میلیمتر) با برشکاری دقیق CNC، سوراخکاری استاندارد رولبولت و پوشش ضدزنگ صنعتی به قیمت مستقیم کارخانه تولید و به سراسر کشور ارسال مینماید.
انواع پلیت و تسمه فولادی ساختمانی استاندارد
پلیت ساختمانی (صفحه اتصال و کف ستون)
• کاربرد: بیسپلیت وادار، کفستون و صفحات اتصال تیر
• ضخامت ورق: ۵، ۸، ۱۰، ۱۵ و ۲۰ میلیمتر استاندارد
• فرآیند: برش دقیق گیوتین و پلاسما، سوراخکاری لوبیایی رولبولت
• متریال: فولاد ساختمانی درجه یک ST37 ضدزنگ
تسمه ساختمانی (تسمه فولادی وال پست)
• کاربرد: کلافکشی افقی، مهار کششی و اتصال والپست به ستون
• ضخامت ورق: ۲، ۳، ۴، ۵ تا ۱۰ میلیمتر مقاوم
• عرض مقطع: ۳، ۴، ۵، ۸ و ۱۰ سانتیمتر بر اساس نقشه
• ویژگی: انعطافپذیری سازهای و مقاومت تسلیم بالا
پلیت اتصال و مهار وادار (بیسپلیت کشویی)
• کاربرد: اتصال کفستون وادار به فونداسیون و اتصال کشویی سقف
• ویژگی: سوراخ لوبیایی تلسکوپی جهت خیز تیر و عدم انتقال بار
• ضخامت: ورق استاندارد ساختمانی با پوشش گالوانیزه
• کنترل کیفیت: تاییدیه ناظران نظام مهندسی کارخانه ایران وال پست
راهنمای جامع خرید، ابعاد و کاربرد پلیت و تسمه در صنعت ساختمان
اتصالات صلب و انعطافپذیر در سیستمهای مهار لرزهای والپست، بدون استفاده از صفحات فولادی (پلیت) و تسمههای تقویتکننده غیرممکن است. بر اساس پیوست ششم استاندارد ۲۸۰۰ و نشریه ۷۱۴، توزیع بارهای لرزهای ناشی از وزن دیوارهای پیرامونی به اسکلت اصلی سازه، مستلزم تعبیه بیسپلیتهای استاندارد در تراز کف و اتصالات تلسکوپی کشویی در تراز زیر تیرها است. کارخانه ایران وال پست با بهرهگیری از خطوط برش CNC و پانچ دقیق، انواع پلیت ساختمانی و تسمه فولادی را منطبق با نقشههای محاسباتی مهندسان سازه تولید و عرضه مینماید.
پلیت چیست و چه کاربردی در سیستمهای والپست و سازه دارد؟
پلیت ساختمانی (Base Plate & Connection Plate) به ورقهای فولادی با ضخامتهای مختلف (از ۵ میلیمتر به بالا) اطلاق میشود که به منظور انتقال بارهای متمرکز و اتصال اعضای قائم و افقی به بتن یا اسکلت فلزی به کار میروند. در والپست، پلیت به عنوان کفستون وادار عمل کرده و با انتقال لنگرها و نیروهای برشی ناشی از زلزله به فونداسیون یا دال بتنی سقف، پایداری خارج از صفحه دیوار را تضمین میکند. استفاده از پلیتهای غیراستاندارد با ضخامت کم یا سوراخکاری نامناسب، ضعیفترین حلقه اتصال والپست بوده و منجر به گسیختگی اتصال در زلزله خواهد شد.
تفاوت پلیت ساختمانی با تسمه فولادی و نقش هر یک در والپست
اگرچه هر دو محصول از ورق فولادی تولید میشوند، اما تفاوتهای عمدهای در ابعاد و عملکرد سازهای دارند:
۱. پلیت ساختمانی: دارای ضخامت بالاتر (معمولاً ۵ تا ۲۰ میلیمتر) و ابعاد مربعی یا مستطیلی است که برای تحمل تنشهای فشاری، برشی و انتقال بار به پیچهای مهاری (انکربولت) به کار میرود.
۲. تسمه فولادی: مقطعی نواری با ضخامت کمتر (۲ تا ۱۰ میلیمتر) و طول بلند است که عمدتاً برای تحمل نیروهای کششی، دوختن دیوارهای متقاطع، مهار بستهای رادیکالی و کلافبندی افقی تیغهها مورد استفاده قرار میگیرد.
ابعاد و ضخامتهای استاندارد انواع پلیت و صفحه ستون طبق ضوابط نظام مهندسی
پلیتهای کفستون وادار به طور استاندارد در ابعاد ۱۵×۱۵، ۲۰×۲۰ و ۲۵×۲۵ سانتیمتر با ضخامتهای ۶، ۸ و ۱۰ میلیمتر تولید میشوند. در دیوارهای با ارتفاع بیش از ۴ متر، از پلیتهای با ضخامت ۱۲ تا ۱۵ میلیمتر استفاده میگردد. تسمههای ساختمانی نیز در عرضهای ۳۰، ۴۰، ۵۰ و ۱۰۰ میلیمتر و ضخامتهای ۲، ۳، ۴ و ۵ میلیمتر جهت کلافکشی تولید و در بستهبندیهای استاندارد کارخانه عرضه میشوند.
جدول مشخصات فنی، ضخامت و کاربرد انواع پلیت و تسمه کارخانه ایران وال پست
| نام مقطع | کاربرد در والپست و سازه | ضخامت ورق استاندارد | ابعاد رایج / ویژگی برش | مشاهده محصول |
|---|---|---|---|---|
| پلیت ساختمانی (بیسپلیت) | کفستون وادار، صفحه ستون و اتصالات صلب | ۵، ۸، ۱۰، ۱۵ و ۲۰ میلیمتر | ۱۵×۱۵، ۲۰×۲۰، ۳۰×۳۰ سانت با سوراخکاری CNC | مشاهده ← |
| تسمه ساختمانی فولادی | کلافکشی افقی، مهار کششی و پیوستگی دیوار | ۲، ۳، ۴، ۵ تا ۱۰ میلیمتر | عرض ۳ تا ۱۰ سانتیمتر، برش شاخهای ۶ متری و سفارشی | مشاهده ← |
| پلیت کشویی اتصال سقف | مهار تلسکوپی بالای وادار زیر تیر و دال | ۳ و ۴ میلیمتر استاندارد ۲۸۰۰ | دارای شیار لوبیایی کشویی و پوشش گالوانیزه گرم | مشاهده ← |
اصول اجرایی نصب، رولبولتکاری و حفظ آزادی درون صفحه

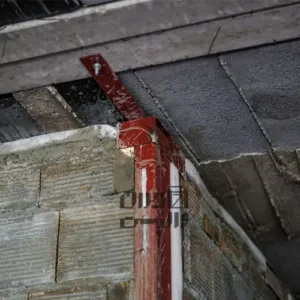

نصب صفحات پلیت بر روی سازههای بتنی مستلزم استفاده از رولبولتهای مکانیکی یا کاشت میلگرد با چسب هیلتی استاندارد است. قطر و عمق نفوذ رولبولتها باید مطابق با محاسبات سازه بوده و حداقل فاصله لبه سوراخ از کناره پلیت رعایت شود. در اتصالات بالای وادار، پیچها نباید کاملاً سفت شوند تا امکان حرکت آزادانه در راستای شیار لوبیایی حفظ شده و از انتقال آسیب به تیغهها در زلزله جلوگیری شود.
سوالات متداول خرید تسمه و پلیت ساختمانی
پلیت ساختمانی (صفحه اتصال یا Base Plate) ورقی فولادی با ضخامت معین (معمولاً ۵ تا ۲۰ میلیمتر) است که به عنوان رابط میان اعضای فلزی و سطوح بتنی عمل میکند. در اجرای سیستم والپست، وادارهای قائم H و U نمیتوانند به طور مستقیم به کف بتنی جوش داده شوند؛ بلکه پلیت کف با استفاده از رولبولت یا انکربولتهای استاندارد روی زمین یا سقف محکم شده و سپس پایه وادار بر روی آن مستقر و جوشکاری یا پیچ میگردد تا بار جانبی زلزله به درستی به دیافراگم سازه منتقل شود.
ضخامت پلیتها متناسب با ابعاد وادار و ارتفاع طبقه تعیین میگردد، اما حداقل ضخامت استاندارد برای پلیتهای کفستون و اتصالات وادار ۵ تا ۸ میلیمتر است و برای دهانههای مرتفع از ورقهای ۱۰ تا ۱۵ میل استفاده میشود. در خصوص تسمههای فولادی مهار کششی، حداقل ضخامت ورق ۲ میلیمتر بوده و برای کلافکشیهای سازهای تسمههای ۳ تا ۱۰ میلیمتر مورد استفاده قرار میگیرند تا مقاومت تسلیم مورد نیاز تامین شود.
بر اساس ضوابط پیوست ششم آییننامه ۲۸۰۰، دیوارها و وادارها نباید مانع از خیز طبیعی تیرهای زیر سقف در اثر بارهای ثقلی شوند. سوراخهای لوبیایی در پلیتهای اتصال تراز سقف به پیچ یا رولبولت اجازه میدهند در راستای قائم آزادانه حرکت کنند (امکان جابجایی حداقل ۲۵ میلیمتر)، در حالی که در راستای عمود بر صفحه، وادار کاملاً مهار شده و از واژگونی دیوار جلوگیری میگردد.
کارخانه ایران وال پست مجهز به دستگاههای پیشرفته گیوتین هیدرولیک و برش پلاسما و CNC میباشد. خریداران و پیمانکاران محترم میتوانند لیست برش و نقشههای ابعادی پلیتها و تسمههای مورد نیاز خود را به واحد فروش ارائه دهند. جهت مشاوره مهندسی و دریافت پیشفاکتور رسمی با دفتر فروش ۰۳۱۹۱۰۹۱۱۰۳ یا مدیریت کارخانه ۰۹۱۳۴۵۶۸۶۷۴ تماس حاصل فرمایید.
مشاوره فنی و خرید مستقیم انواع پلیت و تسمه از کارخانه
مهندسان کارخانه ایران وال پست آماده بررسی نقشههای اجرایی، برش با ابعاد سفارشی و صدور پیشفاکتور فوری برای پروژههای سراسر کشور هستند.
