بست های وال پست

بست‌های فولادی مهار لرزه‌ای، مفاصل انعطاف‌پذیر دیوارهای غیرسازه‌ای هستند که مانع از تخریب فاجعه‌بار تیغه‌ها در هنگام زلزله می‌شوند. در آیین‌نامه‌های گذشته، اتصال صلب دیوار به اسکلت مجاز دانسته می‌شد؛ اما تجربه زلزله‌های اخیر نشان داد که اتصال صلب باعث انتقال تغییرشکل‌های جانبی سازه به دیوار و خرد شدن میان‌قاب‌ها می‌گردد. بر اساس پیوست ششم استاندارد ۲۸۰۰ و نشریه ۷۱۴، کلیه اتصالات دیوار به ستون‌ها و تقاطع دیوارها باید با بست‌های فرم‌یافته گالوانیزه مهار شوند. کارخانه ایران وال پست انواع بست رادیکالی، بست هشت‌گیر، گیره و قلاب و بست تخت را منطبق بر استاندارد ملی تولید و عرضه می‌نماید.

بست رادیکالی چیست و چرا استفاده از آن در پیوست ۶ الزامی شد؟

بست رادیکالی (Radical Wall Tie) قطعه‌ای فولادی به شکل علامت رادیکال است که دارای یک خم ۲ سانتی‌متری در میانه خود می‌باشد. این خم نقشی مشابه یک فنر مکانیکی ایفا می‌کند؛ بدین صورت که درز انقطاع لرزه‌ای ۳ سانتی‌متری میان ستون و دیوار را حفظ نموده و به دیوار اجازه می‌دهد در امتداد صفحه خود جابجا شود بدون اینکه به ستون فشار وارد آورد، در حالی که در جهت عمود بر صفحه، از واژگونی و سقوط دیوار کاملاً جلوگیری می‌کند. ضخامت استاندارد ورق این بست حداقل ۲ میلی‌متر گالوانیزه است.

هشت‌گیر دیوار چیست و چرا روش سنتی ممنوع و بست هشت‌گیر جایگزین شد؟

در ساخت‌وساز سنتی، برای اتصال دو دیوار عمود بر هم، دیوارها را به صورت دندانه‌موشی (هشت‌گیر) در هم قفل می‌کردند. در استاندارد ۲۸۰۰ جدید، این روش به دلیل ایجاد تنش‌های پیچشی و ترک‌های قطری عمیق در زلزله ممنوع اعلام شده است. به جای آن، میان دو دیوار درز انقطاع با فوم پلی‌استایرن پر شده و اتصال لرزه‌ای صرفاً از طریق بست هشت‌گیر (بست رادیکالی دوطرفه) تامین می‌شود که انعطاف‌پذیری و مقاومت تسلیم مورد نیاز را فراهم می‌آورد.

نقش گیره و قلاب در عملکرد یکپارچه میلگرد بستر با اسکلت ساختمان

میلگرد بستر برای اینکه بتواند نیروهای کششی دیوار را مهار کند، باید در دو انتهای خود به ستون‌های بتنی یا وادارهای قائم متصل گردد. این اتصال از طریق مجموعه گیره و قلاب انجام می‌شود. گیره فولادی به ستون بتنی رول‌بولت شده یا به وادار فلزی جوش می‌گردد و قلاب مفتولی از سوراخ گیره عبور کرده و درون ملات بند بستر در کنار میلگرد بستر مدفون می‌شود تا پیوستگی کامل سازه‌ای ایجاد گردد.

جدول مشخصات فنی، ابعاد و کاربرد انواع بست‌های وال پست ایران وال پست

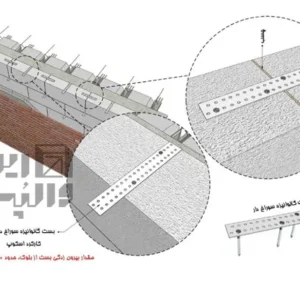

فواصل استاندارد و نکات طلایی نصب بست‌ها طبق نشریه ۷۱۴

بست‌های رادیکالی باید در هر ۵۰ تا ۶۰ سانتی‌متر از ارتفاع دیوار نصب شوند. در هنگام نصب، حداقل ۳ سانتی‌متر فضای درز انقطاع بین بلوک و ستون رعایت شده و با یونولیت پر شود. اتصال پاشنه بست به ستون باید با رول‌بولت M8 یا M10 صورت گیرد و بال افقی آن حداقل ۲۰ تا ۳۰ سانتی‌متر درون ملات بند بستر قرار داده شود. استفاده از بست‌های بدون پوشش گالوانیزه به دلیل زنگ‌زدگی درون ملات اکیداً ممنوع است.
