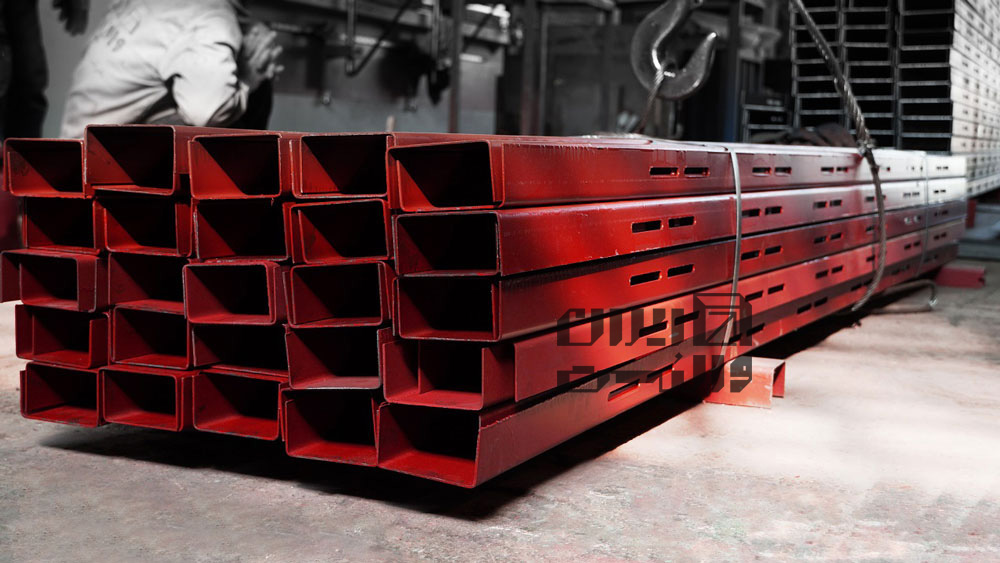

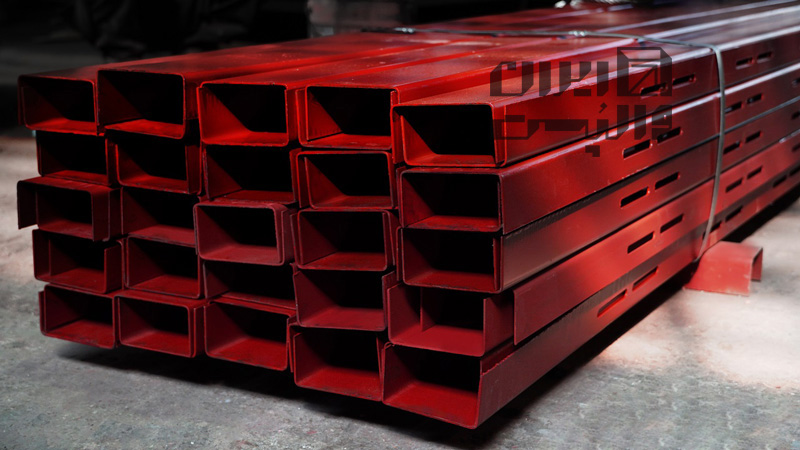

وادار ناودانی

وادار ناودانی(وال پست)

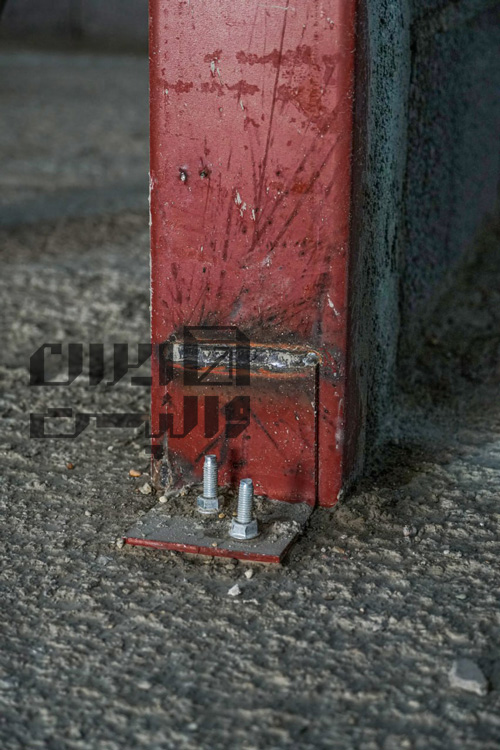

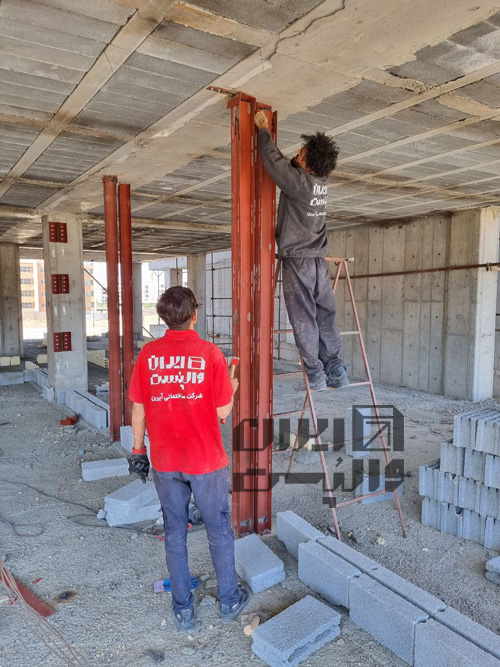

در صورتی که طول دیوار از مقادیر مجاز براساس طراحی (حداکثر 4 متر) بیشتر شود، از عضو قائم با مقطع فولادي یا بتنی (وادار) به عنوان تکیه گاه جهت مهار خارج از صفحه دیوار و اجزاي مسلح کننده آن استفاده می شود. وادار باید به نحو مناسبی به کف سازه با اتصال به صورت مفصلی متصل شود ولی اتصال آن در زیر تراز سقف باید در راستاي داخل صفحه به صورت کشویی باشد تا امکان جابجایی درون صفحه دیوار فراهم شود. در دیوارهاي خارجی روي سطح وادار باید به وسیله پشم سنگ ضد رطوبت براي عایق بندي پوشانده شود و بر روي آن یک لایه مش الیافی یا رابیتس براي جلوگیري از ترك خوردگی نازك کاري اجرا شود.

در دیوارهاي غیرسازه اي در فواصل بین ستون ها براي مهار خارج از صفحه دیوارها بسته به نوع و طول دیوار، ممکن است نیاز به وادار باشد. براي انتقال بار به وادار استفاده از اتصالات جوشی یا پیچی و نظایر آنها به وادار مجاز است ولی نباید از مقاومت اصطکاکی ناشی از بارهاي ثقلی استفاده شود. دیوار با توجه به بارهاي وارده و شرایط لبه هاي آن در بالا (زیر سقف) و دو لبه قائم دو طرف دیوار و شرایط مرزي زیر (روي کف) کنترل شوند و بر این اساس حداقل طول دیوار که نیاز به مهار با استفاده از وادار دارد محاسبه شود.

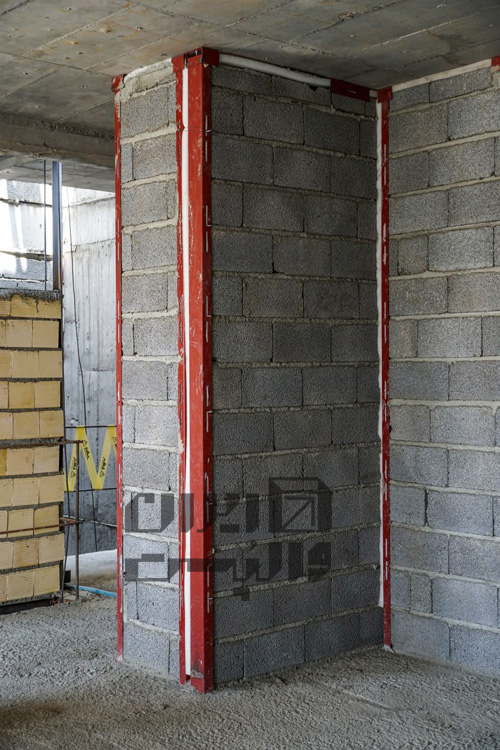

در دیوارهاي بلوکی که نیاز به وادار دارند به منظور تامین حرکت جانبی داخل صفحه دیوارها، مجموعه دیوار و وادار همزمان از آزادي در حرکت جانبی برخوردارند. وادارها نباید به نبشی هاي تعبیه شده در تیرها که تنها جهت جلوگیري از حرکت خارج از صفحه نصب شده اند جوش شوند با توجه به اتصال کشویی وادار نیازي به رعایت فاصله جداسازي دیوار در مجاورت وادارها نمی باشد و دیوار می تواند از بر وادار چیده شود.

تبصره: در دیوارهاي واقع در خارج قاب، وادارهاي دو انتهاي دیوار باید در برابر حرکت جانبی در هر دو جهت مقید (به صورت اتصال تلسکوپی) شوند و به دیوار اجازه حرکت داده شود. در این حالت جزییات اتصال دیوار به این وادارها مانند اتصال به ستون ها می باشد در این فاصله جداسازي 1% بین وادار و دیوار باید رعایت شود.

شرکت ایران والپست مرجع تخصصی اجزاء غیر سازه ای در جهت رضایت مشتریان گرامی با اشراف کامل به ضوابط و استاندارد ها اقدام به تولید تمامی محصولات مرتبط با سیستم وال پست از جمله وادارها با بهترین متریال نموده است. برای دریافت مشاوره و ثبت سفارش با ما تماس بگیرید.
